mlab

1. mlab 绘图函数

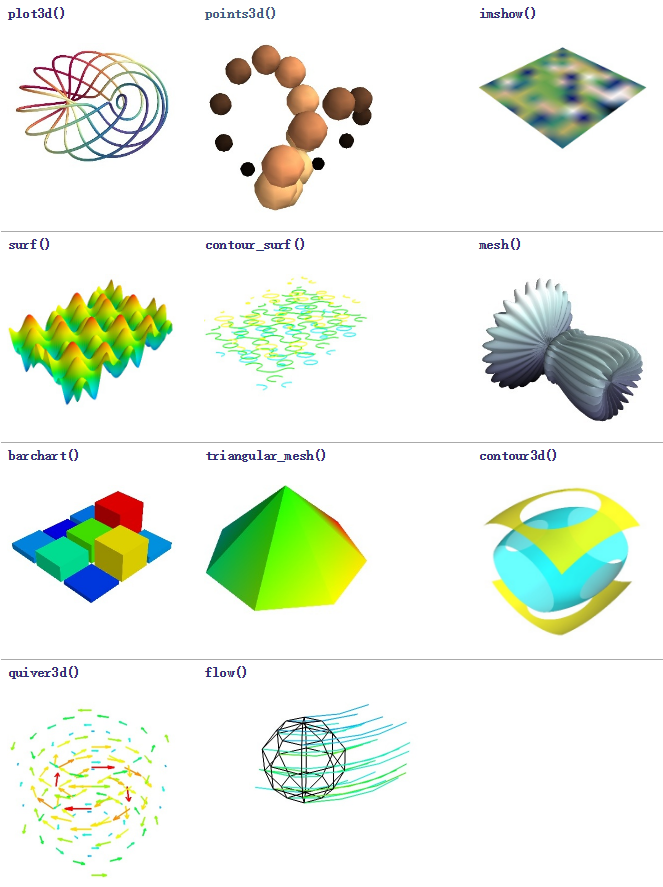

mlab 的绘图函数：

data 维度	绘图函数	函数描述
0D	points3d()	基于 array 类型的 x, y, z 提供的三维点坐标（x, y, z 的形状必须相同），绘制离散点
1D	plot3d()	基于 1-d array 类型的 x, y, z 提供的三维坐标，绘制线图形
2D	imshow()	将 2-d array 可视化为一张图像
2D	surf()	将 2-d array 可视化为"表面图"(carpet plot)，以 z 轴代表点的高度
2D	contour_surf()	将 2-d array 可视化为等高线，高度值由相应位置的数值表示
2D	mesh()	由 3 个 2-d array 类型的 x, y, z 提供的三维坐标，绘制网络表面图
2D	barchart()	参数看 help，绘制三维柱状图
2D	triangular_mesh()	参数看 help，绘制三角网络面
3D	contour3d()	由 3-d array 绘制等值面
3D	quiver3d()	参数看 help，绘制矢量数据的箭图
3D	flow()	由 3 个 3-d array 表示的网络上的 u, v, w 分量绘制粒子在矢量场的轨迹图
3D	volume_slice()	参数看 help，绘制切割体数据的交互式平面

注意事项：

1. 在用 surf()和 contour_surf()函数时，z 轴的单位长度默认和 x, y 轴相同，但可以通过设置 warp_scale 参数来调整，当设置为 warp_scale='auto'时，纵横比将被定为 2/3.
2. 只知道点的位置信息不足以定义一个平面，还需要知道点的连接(connectivity)信息。
   • 当使用 surf()和 mesh()函数时，连接信息隐式地从输入数组的形状中提取，即 "neighboring data points in the 2D input arrays are connected, and the data lies on a grid".
   • 当使用 triangular_mesh()函数时，……
3. 结构化与非结构化数据：contour3d(), volume_slice(), flow()函数需要输入有序的数据（以便能够在点之间插值），而 quiver3d() 则没有限制。详细信息查看每个函数的文档。

外观展示的参数设置：

参数	含义	补充说明
colormap	颜色风格	accent flag hot pubu set2 autumn gist_earth hsv pubugn set3 black-white gist_gray jet puor spectral blue-red gist_heat oranges purd spring blues gist_ncar orrd purples summer bone gist_rainbow paired rdbu winter brbg gist_stern pastel1 rdgy ylgnbu bugn gist_yarg pastel2 rdpu ylgn bupu gnbu pink rdylbu ylorbr cool gray piyg rdylgn ylorrd copper greens prgn reds dark2 greys prism set1
color	VTK 对象的颜色	定义为(0, 1)的三元组，如果存在的话会覆盖掉 colormap 的设置
mask_points	减少/降低大规模点数据集的数量
resolution	glyph 的分辨率	如球的细分数，该值点整型，默认为 8
scale_factor	点(glyph)的缩放比例
scale_mode	符号的缩放模式	如，vector, scalar, none
…	……	……

gallery：

advanced mlab examples

2. mlab 控制函数

图形控制函数：

• figure：创建一个新 scene 或者取回一个已存在的 scene

  mayavi.mlab.figure(figure=None, bgcolor=None, fgcolor=None, engine=None, size=(400, 350))

  参数	说明
  figure	figure 的名字或句柄 handle
  bgcolor	背景的颜色
  fgcolor	前景的颜色，即所有文本注释标签的颜色(axes, orientation axes, scalar bar labels)
  engine	控制图像的 mayavi 引擎
  size	创建出的 scene 的像素尺寸

• clf：清空当前图像

  mlab.clf(figure=None)

• close：关闭图像窗口，mlab.close(scene=None, all=False)

  参数	说明
  close()	关闭当前图像
  close(num)	关闭编号为 num 的图像
  close(name)	关闭名字为 name 的图像
  close(figure)	关闭某个 figure(scence 实例)
  close(all=True)	关闭 mlab 控制的所有图像

• draw：强制重新绘制当前图像，mlab.draw(figure=None)

• gcf：返回当前图像的 handle，mlab.gcf(figure=None)

• savefig：存储当前图像，输出为 png, jpb, bmp, tiff…

  mlab.savefig(filename, size=None, figure=None, magnification='auto', **kwargs)

  参数	说明
  size	除非设置了 magnification，否则就设置为用于呈现的窗口的尺寸
  figure	要保存的 scene 实例
  magnification	放大率

• screenshot：将当前图形的像素映射作为数组返回，mlab.screenshot(figure=None, mode='rgb', antialiased=False)

  参数	说明
  figure
  mode	{'rgb', 'rgba'}
  antialiased	{True, False}

• sync_camera：在参考图的摄像机上同步目标图的摄像机，mlab.sync_camera(reference_figure, target_figure)

图形装饰函数：

函数	说明	示例
colorbar	为给定对象的颜色映射增加颜色条	mlab.colorbar(object=None, title=None, orientation=None, nb_labels=None, nb_colors=None, label_fmt=None)
scalarbar	为给定对象的标量颜色映射增加颜色条	mlab.scalarbar(object=None, title=None, orientation=None, nb_labels=None, nb_colors=None, label_fmt=None)
vectorbar	为给定对象的矢量颜色映射增加颜色条	mlab.vectorbar(object=None, title=None, orientation=None, nb_labels=None, nb_colors=None, label_fmt=None)
xlabel	建立坐标轴，并添加 x 轴的标签	mlab.xlabel(text, object=None)
ylabel	建立坐标轴，并添加 y 轴的标签
zlabel	建立坐标轴，并添加 z 轴的标签

相机控制函数：

• move：同时移动相机和焦点，返回(camera_position, focal_point_position) 或 None。

  mlab.move(forward=None, right=None, up=None)

  参数	数据类型	说明
  forward	float, optional	将相机向前（正数）或向后（负数）移动的空间距离
  right	float, optional	将相机向右（正数）或向左（负数）移动的空间距离
  up	float, optional	将相机向上（正数）或向下（负数）移动的空间距离

• view：设置/获取当前视图中相机的视点

  mlab.view(azimuth=None, elevation=None, distance=None, focalpoint=None, roll=None, reset_roll=True, figure=None)

• pitch：沿着当前视角的右轴旋转摄像机。mlab.pitch(degrees)

• yaw：沿着当前视角的上轴旋转摄像机。mlab.yaw(degrees)

• roll：设置/返回相机的绝对滚角(roll angle)。mlab.roll(roll=None, figure=None)

其他函数：

函数	说明	示例
animate	动画控制函数	mlab.animate(func=None, delay=500, ui=True)
axes	为当前/给定对象设置坐标轴	mlab.axes(*args, **kwargs)
outline	为当前/给定对象建立外轮廓	mlab.outline(*args, **kwargs)
show	与当前图像开始交互	mlab.show(func=None, stop=False)
show_pipeline	显示 mayavi 的管线对话框

mayavi 的mlab，会在几乎每一次调用（包括imoprt时）都创建一个 python“图形化”进程，即便设置了mlab.options.offscreen=True也会创建“图形化”进程，只不过这时没有显示出窗口，但这个进程的属性仍然是“图形化”属性，这会试图调用 OpenGL 相关的一个包来进行渲染（虽然不显示出来，但是例如投影射线等操作还是需要进行渲染计算的）reference。

3. mlab.pipeline

For each Mayavi module or filter (see Modules and Filters), there is a corresponding mlab.pipeline function. The name of this function is created by replacing the alternating capitals in the module or filter name by underscores. Thus ScalarCutPlane corresponds to scalar_cut_plane.

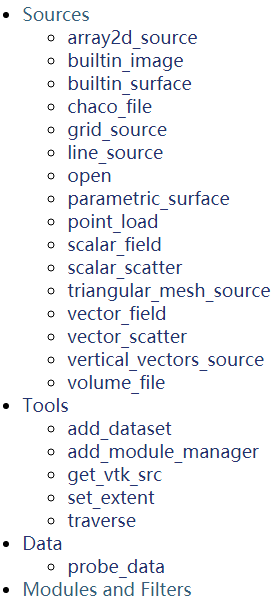

mlab提供了一个子模块pipeline，其提供了一些能在脚本中轻松构成pipeline的函数：

• mlab.pipeline
• mayavi.tools.pipeline

相较于mlab的主要接口，mlab.pipeline中的函数可以通过Mayavi管道对图形进行更精细化的控制。

详见此：
